Moje wydumki
Moje wydumki

Tu przedstawie moje wypociny, zrobione glownie podczas pracy w Dziale Stylistycznym oraz na Prototypowni FSO ale nie tylko. Prace tam traktowalem przede wszystkim edukacyjnie i tez wiele nauczylem się.



Wlasnie tam zrobilem pierwszy swój projekt samochodu klasy nizszej-sredniej, który potem wykonalem jako makiete w skali 1:10.

Poczatki tego samochodu siegaja czasow mojego dyplomu to jest konca roku 1991. Wtedy to powstal jeden z pierwszych szkicow.



moje



W 1995 roku w FSO opracowalem wstepnie ergonomie wnetrza samochodu na podstawie norm amerykanskich i europejskich.



moje



moje



Oczywiście był to dosyc uproszczone rysunki jednakze stanowic mogly jakies odniesienie do dalszych prac. Na ich podstawie dopracowalem moje auto.



moje



W tym czasie poczynilem pierwsze kroki w systemach CAD. Na poczatku i przy pomocy kolegow zamodelowalem powierzchnie zewnetrzne bryly nadwozia.



moje



moje



Jak widac renderingi (wizualizacje) nie były mocna strona programu konstrukcyjnego wtedy.



Porobilem wiec wlasne rysunki – he he – nie jestem stylista.



moje



moje



moje

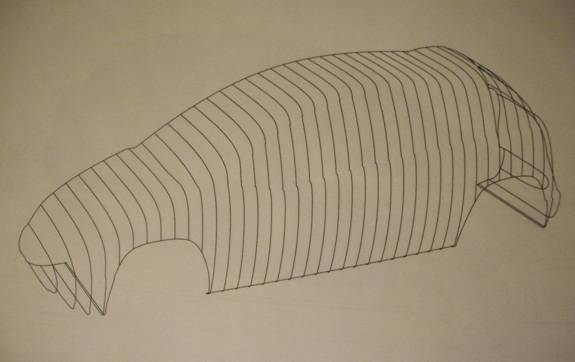

Dzieki takim powierzchniom zewnetrznym CAD latwo można zrobic dowolne przekroje i na ich podstawie wykonac makiete (tu polowa bryly).



moje



Makiete tworzy się na plaskiej plycie z wytrasowana (rozrysowana) siatka. W przypadku skali 1:10 ustala się jeden szablon glowny pionowy po dlugosci (XZ) oraz szablon poziomy po dlugosci (ZY) najdluzszej dlugosci. Ustala się tez jeden szablon poprzeczny (YZ) w najwiekszej szerokosci auta. To sa podstawy. Można zrobic wiecej tych szablonow w przekrojach posrednich ale na poczatek, gdy design jest w sumie jeszcze nie ustalony i dla takiej skali to wystarczy.

Przestrzen pomiedzy tymi wypelnia się styropianem, a potem szpachla (kiedys gipsem). Potem przychodzi czas na zmudne szpachlowanie i szlifowanie dla uzuskania pozadanego lub najlepszego ksztaltu. Na koniec „wystaczy” zrobic odbicie symetryczne i makieta już gotowa. Ten ostatni etap był jednym z najtrudniejszych – przynajmniej dla mnie. Wprawne oko doswiadczonego modelarza i jego uwagi były mi bardzo pomocne. Zreszta w trakcie calej pracy uczylem się od lepszych ode mnie.

Na konie przychodzi pora na malowanie i wykanczanie makiety.

Tak to wygladalo w moim przypadku.



moje



moje



Na lewej stronie wersja trzydrzwiowa.



moje



Na prawej – pieciodrzwiowa. Nie ma sensu robic dwoch makiet.



moje

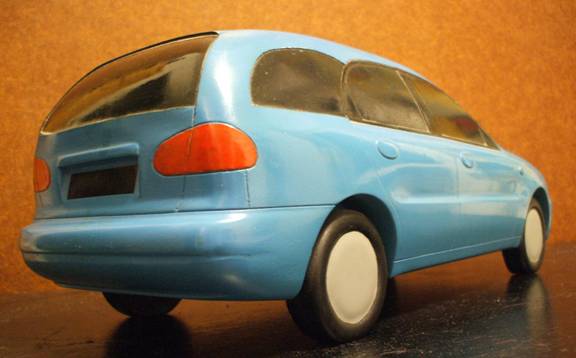

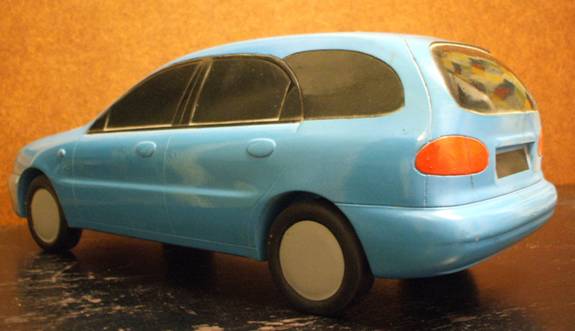

Kombi.



moje



moje



moje



Porownanie tylnych czesci nadwozi Kombi i Hatshbacka.



moje



Te wersje wybralem najpierw do pokazania tu ze względu na spojnosc tego artykolu. Zlecenie bowiem było na wersje sedan, która powstala jako pierwsza.



moje



moje



Dopiero z tej makiety bedacej swego rodzaju mastermodelem zostal zrobiony negatyw (forma) a nastepnie z wykonanych ta droga kopii zrobilem dwie nastepne wersje.



Wykonalem tez inne dwie makiety.

Van



moje



Lanos Kombi.

Wersja pierwsza podzialu tylnej klapy.



moje



I wersja druga podzialu tylnej klapy na tej samej makiecie.

 moje



W przypadku Lanosa wersja podstawowa sedan zostala wykonana przez profesjonalnego modelarza.



Zdarzaly mi się i takie wydumki jak ta terenowka (pamietajmy, ze był to rok 1995) już bez makiety.



moje



moje



Zdarzaly mi się tez takie bazgroly.



moje



moje



Ten ostatni to rozwiniecie mojego projektu z pracy dyplomowej (1991r).



moje



moje



moje



moje



Swoja pierwsza terenowke miałem wykonac na bazie Poloneza.



moje



Jednak potem zmienilem plany na rzecz Forda Sierry.



Na koniec nieco nostalgiczne zdjecie nielicznych prototypow i makiet z FSO, z których -  nie liczac Syreny - tylko ten ostatni – Polonez Kombi doczekal się realizacji. Był to zreszta projekt mojego kolegi.



moje



Tu chciałbym dodac, ze nie jest prosto produkowac wlasne auto w dzisiejszych czasach. Zrobic projekt i wykonac prototypy to latwizna. Uruchomienie produkcji – to dopiero wyzwanie finansowe i organizacyjne. Potem to wszystko trzeba sprzedac i …

… serwisowac pzynajmniej na kontynencie.

Dla tych co polska motoryzacje traktuja zbyt nostalgicznie i emocjonalnie dodam tylko, ze w Szwajcarii nikt nie konstruluje samochodow i nie slyszalem aby tam byli nieszczesliwi ludzie z tego powodu.
